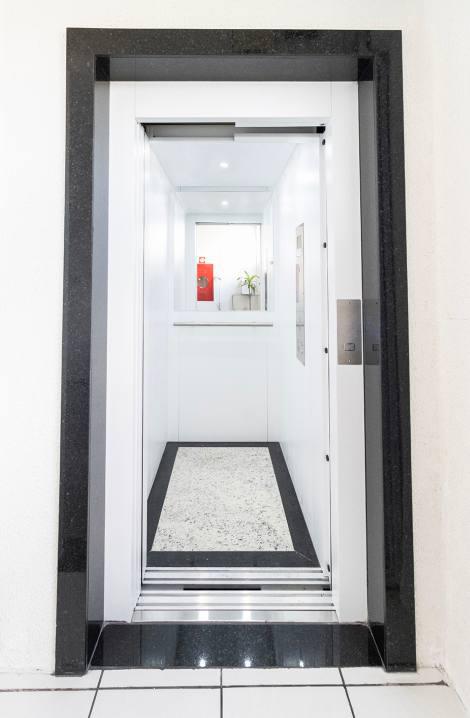

UNNO

ACESSIBILIDADE COM ALTA SEGURANÇA, QUALIDADE E BAIXO CUSTO

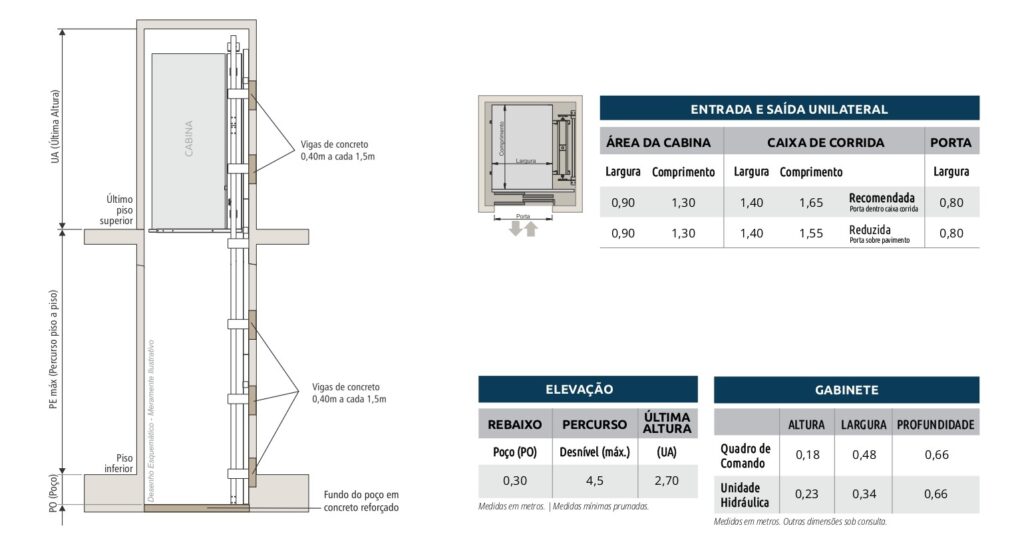

DIMENCIONAMENTO UNNO

INFORMAÇÕES PARA OBRA CIVIL E ELÉTRICA

CAIXA DE CORRIDA
O elevador deverá estar obrigatoriamente envolto em caixa de corrida
de alvenaria ou de estrutura metálica. As dimensões da caixa de corrida
depende do modelo do elevador. Veja tabela de medida nesta página.

REBAIXO (POÇO)
Em toda extensão da área interna da caixa de corrida é necessário um
rebaixo de 30cm (em relação ao piso acabado do piso inferior). O piso
do poço deverá ser em concreto reforçado com no mínimo 25cm de
espessura.

VIGAS DE CONCRETO
Para fixação das guias do elevador, o cliente deve prever VIGAS DE
CONCRETO no piso e na parede capazes de suportar as cargas estáticas
e dinâmicas. Os valores das cargas e posicionamento das vigas são
informados no projeto executivo.

ÁREA PARA UNIDADE HIDRÁULICA E QUADRO DE COMANDO
É necessário dispor de espaço para fixação da Unidade Hidráulica e
do Quadro de Comando do elevador a uma distância de até 4m da
caixa de corrida do equipamento. Recomenda-se que o espaço fique
no primeiro piso (inferior) do elevador.

QUADRO DE DISTRIBUIÇÃO
É necessário um Quadro de Distribuição exclusivo para atendimento ao
elevador e com componentes indicados no Diagrama Unifilar descrito no
Projeto Executivo.

ELETRODUTOS/ELETROCALHAS
É de responsabilidade do cliente a instalação de eletrocalha entre o
Quadro de Comando e a Unidade Hidráulica e entre a Unidade Hidráulica
e o Pistão da Torre.

ILUMINAÇÃO
Para iluminação da caixa de corrida é necessário prever ponto de
alimentação elétrica por meio de eletroduto, fiação e lâmpada adequadas.

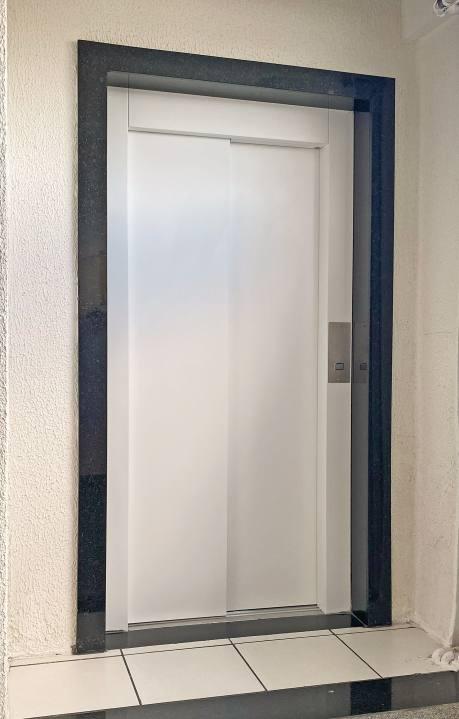

VÃOS DE PORTA DE PAVIMENTO
As medidas da abertura dos vãos serão indicadas no projeto executivo. Será necessário concreto reforçado por todo o perímetro dos vãos de porta.

NORMAS
A construção da caixa de corrida deverá estar de acordo com as normas
vigentes.

QUADRO OCOMPARATIVO DOS ELEVADORES IZ
