UNIQUE

ELEGÂNCIA E TECNOLOGIA ALIADAS A SEGURANÇA

Não necessita de casa de máquinas portanto caixa corrida reduzida ocupando pouco espaço para instalação, silencioso, com baixo consumo de energia utilizando uma tensão de 220V ou de 380V trifásico e baixo custo de manutenção tornando um modelo de excelente custo benefício além de confortável.

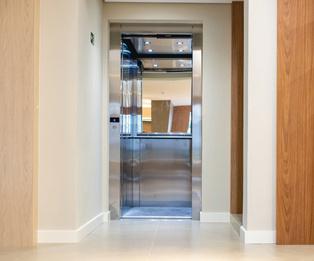

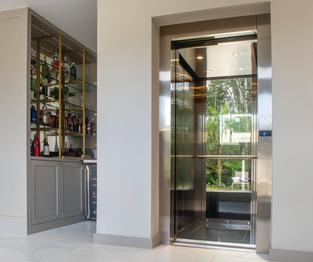

Cabina de aço inox, cantos retos e piso rebaixado para acabamento em granito, com opcional de 1 ou 2 faces panorâmicas, com portas de pavimentos e cabinas automáticas de abertura lateral, movimentação confortável de duas velocidades e silencioso, trazendo tecnologia aliada ao conforto.
Freio de segurança, válvula antiqueda com opcional de resgate automático em caso de queda de energia com bobinas hidráulicas Blain Hydraulics, atendendo as normas NBR 12.892 e NBR 9050, com muita sofisticação.
Capacidade de carga de 225kg ou 3 passageiros, com 20 partidas por hora com no máximo 4 paradas em até 12m de desnível a uma velocidade nominal de 18m por minuto com um motor submerso de 6,4CV e uma potência de 4,7Kw, tudo isso com elegância se adequando ao designer do seu projeto.
Torre de botões plana em inox, com botoeiras de pavimento com opções de com ou sem display, subteto em inox opcional espelho trazendo uma iluminação em Led em uma cabina de 0,90 x 1,30 extremamente confortável e plana acomodando até 3 passageiros.

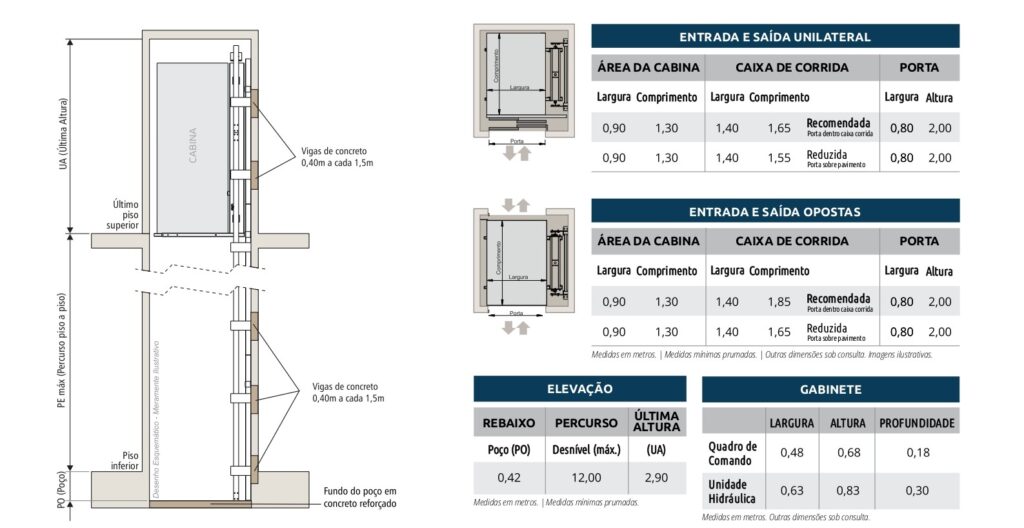

DIMENCIONAMENTO UNIQUE

INFORMAÇÕES PARA OBRA CIVIL E ELÉTRICA

CAIXA DE CORRIDA
O elevador deverá estar obrigatoriamente envolto em caixa de corrida
de alvenaria ou de estrutura metálica. As dimensões da caixa de corrida
depende do modelo do elevador. Veja tabela de medida nesta página.

REBAIXO (POÇO)
Em toda extensão da área interna da caixa de corrida é necessário um
rebaixo de 42cm (em relação ao piso acabado do piso inferior). O piso
do poço deverá ser em concreto reforçado com no mínimo 25cm de
espessura.


VIGAS DE CONCRETO
Para fixação das guias do elevador, o cliente deve prever VIGAS DE
CONCRETO no piso e na parede capazes de suportar as cargas estáticas
e dinâmicas. Os valores das cargas e posicionamento das vigas são
informados no projeto executivo.

ÁREA PARA UNIDADE HIDRÁULICA E QUADRO DE COMANDO
É necessário dispor de espaço para fixação da Unidade Hidráulica e
do Quadro de Comando do elevador a uma distância de até 4m da
caixa de corrida do equipamento. Recomenda-se que o espaço fique
no primeiro piso (inferior) do elevador.


QUADRO DE DISTRIBUIÇÃO
É necessário um Quadro de Distribuição exclusivo para atendimento ao
elevador e com componentes indicados no Diagrama Unifilar descrito no
Projeto Executivo.


ELETRODUTOS/ELETROCALHAS
É de responsabilidade do cliente a instalação de eletrocalha entre o
Quadro de Comando e a Unidade Hidráulica e entre a Unidade Hidráulica
e o Pistão da Torre.


ILUMINAÇÃO
Para iluminação da caixa de corrida é necessário prever ponto de
alimentação elétrica por meio de eletroduto, fiação e lâmpada adequadas.


VÃOS DE PORTA DE PAVIMENTO
As medidas da abertura dos vãos serão indicadas no projeto executivo. Será necessário concreto reforçado por todo o perímetro dos vãos de porta.


NORMAS
A construção da caixa de corrida deverá estar de acordo com as normas
vigentes.
