EH01/LINEA

Edifícios Comerciais ou Ambientes Residenciais
com Tráfego Intermediário.

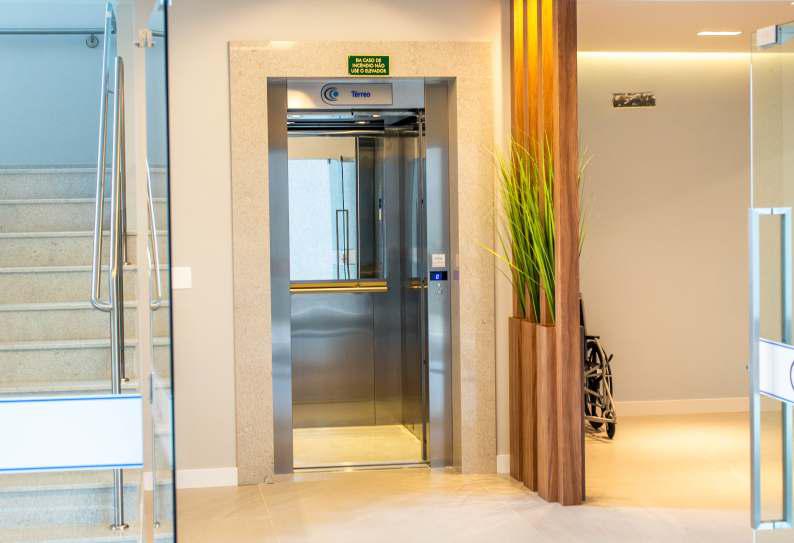

Cabina e subteto em aço inox ou na cor branco neve e piso rebaixado para acabamento em granito, com capacidade de carga de 450Kg (6 passageiros) ou de 600Kg (8 passageiros), movimentação confortável e opcional sensor de carga.
Silencioso, com portas de pavimentos e cabina automáticas de abertura
lateral, válvulas e blocos hidráulicos Blain Hydraulics.
Opcionais 1 ou 2 faces panorâmicas, espelho, anunciador sonoro de andar, resgate automático em caso de queda de energia.
Não necessita de estrutura para casa de máquinas e caixa de corrida reduzida, ocupando pouco
espaço para instalação, com movimentação silenciosa e segura.

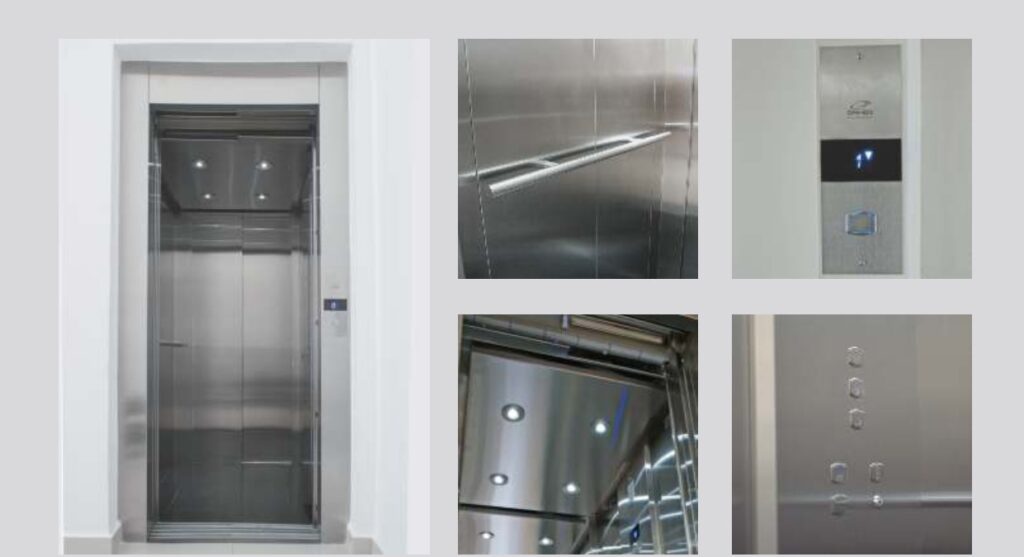

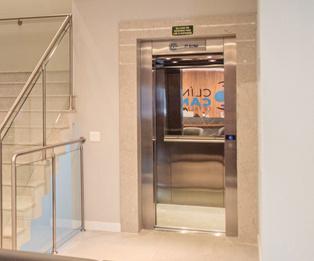

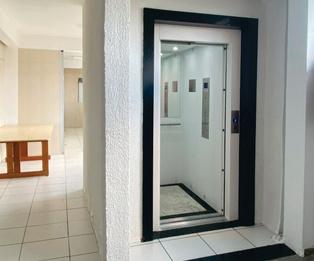

Torre de botões plana em inox, botoeiras de pavimento com opções com display e sem
display, corrimão em aço inox, iluminação em Led, com velocidade nominal máxima de 36m/min | 0,6m/s, percurso máximo de 12 metros (4 paradas), 20 partidas/hora, 220V ou 380V trifásico, potência do motor de 9,6 Kw e motor submerso de 13 CV.

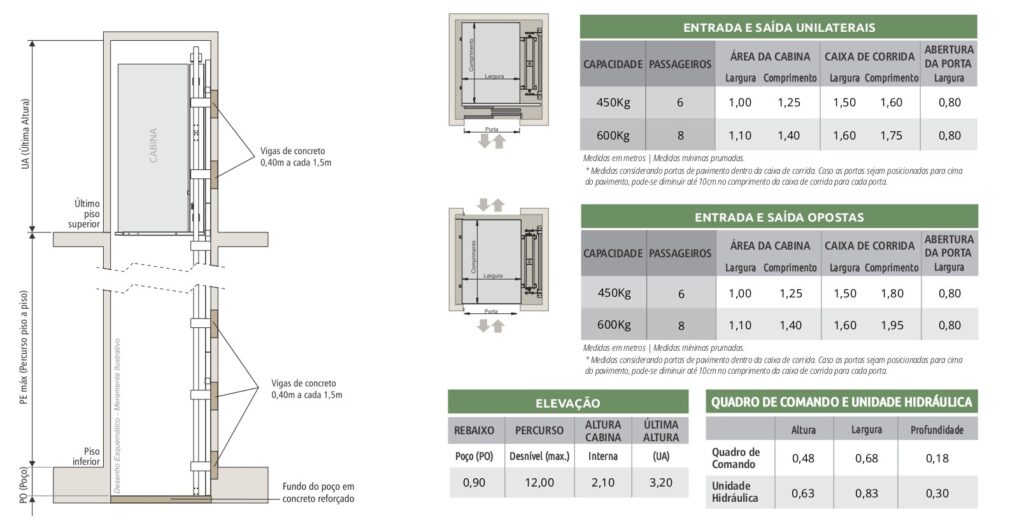

DIMENSIONAMENTO EH01/LINNEA

INFORMAÇÕES PARA OBRA CIVIL E ELÉTRICA

CAIXA DE CORRIDA
O elevador deverá estar obrigatoriamente envolto em caixa de corrida
de alvenaria ou de estrutura metálica. As dimensões da caixa de corrida
depende do modelo do elevador. Veja tabela de medida nesta página.

REBAIXO (POÇO)
Em toda extensão da área interna da caixa de corrida é necessário um
rebaixo de 90cm (em relação ao piso acabado do piso inferior). O piso
do poço deverá ser em concreto reforçado com no mínimo 25cm de
espessura.

VIGAS DE CONCRETO
Para fixação das guias do elevador, o cliente deve prever VIGAS DE
CONCRETO no piso e na parede capazes de suportar as cargas estáticas
e dinâmicas. Os valores das cargas e posicionamento das vigas são
informados no projeto.

ÁREA PARA UNIDADE HIDRÁULICA E QUADRO DE COMANDO
É necessário dispor de espaço para fixação da Unidade Hidráulica e
do Quadro de Comando do elevador a uma distância de até 2m da
caixa de corrida do equipamento. Recomenda-se que o espaço fique
no primeiro piso (inferior) do elevador.

QUADRO DE DISTRIBUIÇÃO
É necessário um Quadro de Distribuição exclusivo para atendimento ao
elevador e com componentes indicados no Diagrama Unifilar descrito no
Projeto Executivo.

ELETRODUTOS/ELETROCALHAS
É de responsabilidade do cliente a instalação de eletrocalha entre o
Quadro de Comando e a Unidade Hidráulica e entre a Unidade Hidráulica
e o Pistão da Torre.

ILUMINAÇÃO
Para iluminação da caixa de corrida é necessário prever ponto de
alimentação elétrica por meio de eletroduto, fiação e lâmpada adequadas.

VÃOS DE PORTA DE PAVIMENTO
As medidas da abertura dos vãos serão indicadas no projeto. Será necessário concreto reforçado por todo o perímetro dos vãos de porta.

NORMAS
A construção da caixa de corrida deverá estar de acordo com as normas
vigentes.
