Para Desníveis de até 4M
Equipamento com todos os itens de segurança, atendendo as Normas e Especificações NBR ISO 9386-1 e NBR 9050.

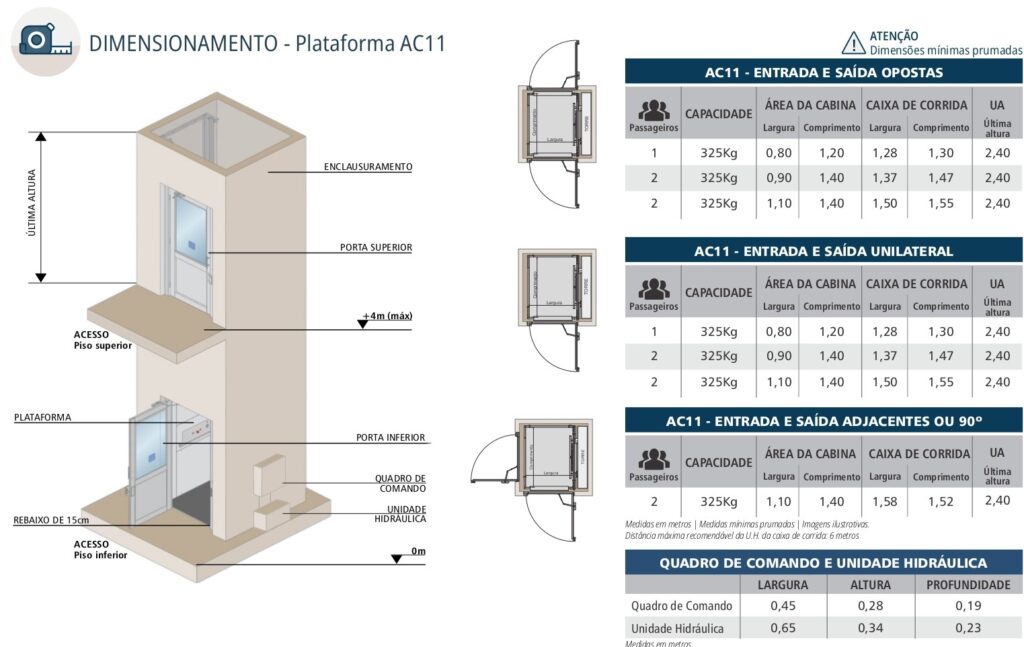

Dimensionamento para Plataforma AC11 Meio Cabinada Hidráulica
INFORMAÇÕES PARA OBRA CIVIL E ELÉTRICA
CAIXA DE CORRIDA
Para a instalação das plataformas para desníveis de até 4m, é
necessária a construção de um enclausuramento (caixa de corrida) em
alvenaria ou estrutura metálica. As dimensões da caixa de corrida
dependem do modelo da base da plataforma, aberturas das portas dos
pavimentos e disposição da torre. Consulte tabelas de medidas neste
material.
REBAIXO (POÇO)
Em toda extensão da área interna da caixa de corrida é necessário um
rebaixo de 15cm para plataformas AC08 e AC11 . Este rebaixo deve ser
considerado em relação ao piso acabado do patamar inferior. Além
disso, é necessária a construção de uma laje de concreto no fundo do
rebaixo.
OBS: Caso não seja possível executar o rebaixo deverá ser adquirido o
acessório Rampa.
VIGAS DE CONCRETO
Para fixação da torre da plataforma, o cliente deve prever VIGAS DE
CONCRETO na parede capazes de suportar as cargas estáticas e
dinâmicas. As dimensões e a posição das vigas de concreto dependem
da posição do cilindro hidráulico. Tais medidas e os valores das cargas
são informados em projeto executivo.
QUADRO DE DISTRIBUIÇÃO
É necessário um Quadro de Distribuição exclusivo para atendimento à
plataforma e com componentes indicados no Diagrama Unifilar descrito
no Projeto Executivo.
ELETRODUTOS/ELETROCALHAS
É de responsabilidade do cliente a instalação de eletrocalha entre o
Quadro de comando e a Unidade Hidráulica e entre a Unidade Hidráulica
e o Pistão da Torre.
ILUMINAÇÃO
Para iluminação da área da plataforma é necessário prever ponto de
alimentação elétrica por meio de eletroduto, fiação e lâmpada
adequadas...
NORMAS
A construção da caixa de corrida deverá estar de acordo com as normas
vigentes.
